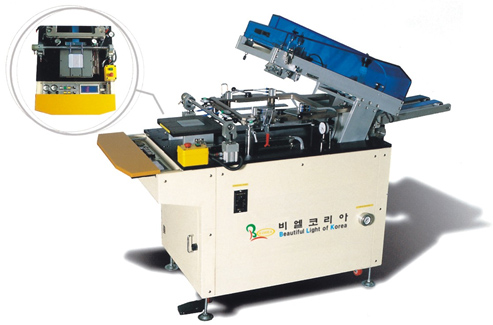

(BLSP-AMS) 고정밀 스크린 인쇄기
CHARACTERISTICS 특징
초정밀 스크린 인쇄기인 BLSP-AMS 시리즈는 콤팩트한 디자인으로 견고하게 만들어졌으며 고성능 Mitsubishi PLC 및 위치제어 A.C 서보모터 장착으로 정교한 사이클동작 및 초고속 무진동, 무소음 슬라이딩 인쇄방식을 구현했다.
또한 정확한 인압 블랜서(Blancer)에 의한 실인압 인쇄방식으로 스크린과 피인쇄체에 스퀴지가 살짝 접촉되는 정도만의
낮은 압력으로 어떤 점도의 PASTE도 인쇄할 수 있는 초정밀 인쇄기로서 각종 세라믹, 필름, E.L, HIC, P.C.B, 세라믹기판,
GLASS등 여러종류의 소형 인쇄물의 고정밀 인쇄에 적합한 장비로서 자동배출타입을 적용해 전자 부품업체의 대량생산 및
스크린 관련학과, 전자부품 연구소 등에 널리 사용되고 있다.
기타옵션으로 CCD 카메라 부착 및 테이블 자동위치 정렬방식이 있으며, 종류로는 150AMS, 250AMS, 350AMS 등이 있다.

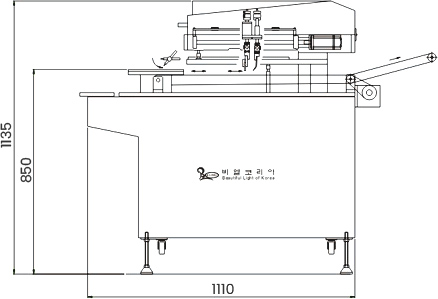

도면
(단위 : mm)사양
| BLSP 150 AMS | BLSP 250 AMS | BLSP 350 AMS | |
|---|---|---|---|
| Max. Printing size | 150×150㎜ | 2500×250㎜ | 350×350㎜ |
| 정격 Frame size | 320×320㎜ | 420×420㎜ | 550×550㎜ |
| Table size | 230×230㎜ | 330×330㎜ | 430×430㎜ |
| Dimensions | 580(W)×1140(D)×1135(H) | 780(w)×1340(D)×1135(H) | 1050(W)×1555(D)×1135(H) |
| Weight | 350kg | 400kg | 450kg |
| Squeegee stroke | 300㎜ | 420㎜ | 550㎜ |
| Squeegee angle | 90 ° ± 30 ° | ||
| Squeegee speed | 0 - 300㎜/sec | ||
| Squeegee drive | Shaft screw＋AC Servo motor ＋LG Guide rail | ||
| Fine adjustment of frame | Micrometer 3point ± 10㎜ | ||
| Table drive | AC Servo motor | ||
| Table stop position accuracy | ±0.01㎜ | ||
| Off contact | 0 - 20㎜(Motor drive, Data input system) | ||
| Vacuum | Air vacuum valve 750W | ||
| Control system | Touch scueen panel＋Swith | ||
| Air | 0.5Mpa | ||
| Electricity | 220V 3Ph 8A | ||
