(BLIR-Series) 원적외선 건조기
CHARACTERISTICS 특징
BLIR-NS 원적외선 건조기 시리즈는 원적외선 조사방식과 열풍순환을 병행하였으며 각 Zone마다 분리된 급기 순환시스템에 안정적으로 대응하는 고정온도 컨트롤 PID System으로서 히터 제어방식이 ON,OFF 제어가 아닌 전력제어 조절방식으로 전력소비를 최소로 하는 초절전형이다. 주요 장치로는 최고성능 P.L.C 터치 스크린 패널을 탑재하고 있으며 온도설정 및 벨트 속도조절이 데이터로 조절된다.
또한 히터부의 정밀온도 측정 및 작동을 러시모니터링을 할 수 있어 신속한 작업변경 및 유지보수에 대응할 수 있으며 벨트가공시 공압제어식 자동조향 장치가 부착되 벨트의 파손을 막아주고 수명을 연장시킬수 있다. 종류로는 30NS~100NS Series로 주문제작 사양에 따라 제작가능함.

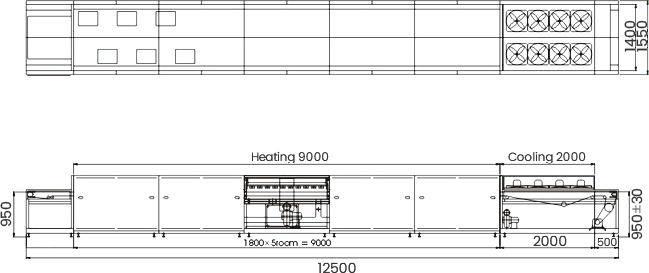

도면
(단위 : mm)사양
| BLIR - 900NS | |
|---|---|
| 최고온도 | 200 ℃ |
| 사용온도 | 80 ℃ - 180 ℃ |
| 열원 | I.R Heater (원적외선 조사방식 + 열풍급기순환 방식병행) |
| 전원 | 380V, 3Ph, 98Kw |
| I.R Heater | 380V, 2Kw, 9×5=45EA |
| Cooling room | FP 306 -EX, 2×6=12EA |
| Cooling 방식 | 강제공냉식 |
| Belt | 테프론 메시벨트, 폭=900㎜, 길이=2600㎜ (주문사양에 따라 변경가능함) |
| Belt speed | 0 - 500㎜/Min |
| 온도 Control | P, I, D System(전력제어방식 × 5 Channel) 초절전형 |
| 조작 System | Touch screen Panel (Digital) 통합제어방식 |
| 전기 Control | P.L.C Control (최고급형) |
| Air source | 6kg/㎠ (벨트자동 조향장치) |
| Air consum | 0.5MPa, 80N L/min |
| Dimension | 1250(W)×1180(D)×1300(H) |
