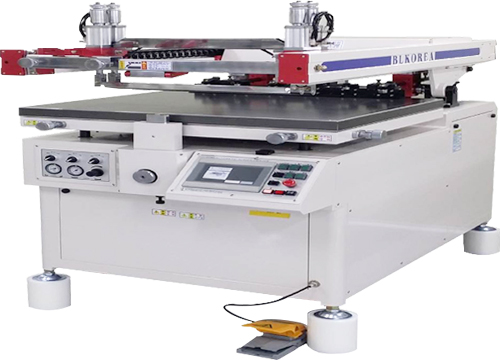

(BLSP-8060S) 반자동 스크린 인쇄기
CHARACTERISTICS 특징
기존의 BLSP-8060S 인쇄기는 지속적인 업그레이드를 하여, 안전성, 편리성, 생산성을 극대화 시켰으며, 저진동, 무소음, 단계별 공정제어가 가능하다. 이와 함께 저속에도 전혀 무리가 없고, 일정한 속도를 유지하여 정밀한 인쇄 System을 보장하는 고성능 mitsubishi A.C 인덕션 모터를 장착하였으며, 다양한 기능 선택 및 정밀한 프로세싱이 가능한 고성능 P.L.C 및 프린트 헤드상승, 하강시 쇼크가 전혀 없으며, 무단계 속도제어가 가능한 고성능 인버터를 장착 하였다.또한 사용자의 안전을 위하여 4중 안전장치를 채택하여 사용자 중심의 편리하고 안전한 스크린 인쇄기이다. 주요기능으로는 더블스퀴지,0~5회(선택) 인쇄가 가능하며 에어식 진공 발생기 장착으로 소음이 적고 영구적으로 사용할 수 있으며 Print head 상,하 3단 제어 방식으로 하강시 정지 위치가 정밀하다.

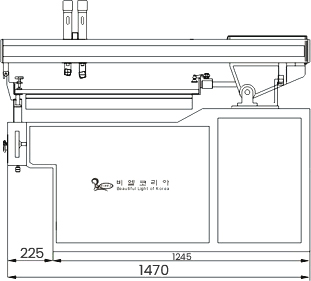

도면
(단위 : mm)사양
| BLSP 6050S | BLSP 8060S | BLSP 12080S | |
|---|---|---|---|
| Max. Printing size | 600×500㎜ | 800×600㎜ | 1200×800㎜ |
| Max. Frame size | 600×500㎜ | 1000×1000㎜ | 1500×1200㎜ |
| Table size | 700×700㎜ | 910×840㎜ | 1500×1050㎜ |
| Dimensions | 700(W)×1460(D)×1360(H) | 900(w)×1570(D)×1360(H) | 1600(W)×1780(D)×1360(H) |
| Product weight | 500kg | 600kg | 900kg |
| Max. Machine speed | 1200 cycle/Hour | 1000 cycle/Hour | 800 cycle/Hour |
| Squeegee angle | 90 ° ± 30 ° | ||
| Angle squeegee | ±5 ° | ||
| Squeegee speed | 20 - 600㎜/sec | ||
| Squeegee drive | R-Bearing guide＋AC Servo motor＋T-Belt | ||
| Thickness of substrate | 0 - 50㎜ | ||
| Peel off distance | 0 - 25㎜ | ||
| Printing table height | 850 ± 25㎜ | ||
| Fine adjustment of frame | 3 Point ± 15㎜(X,Y,θ) | ||
| Vacuum | Air vacuum valve 750W | Ring blower 1HP-1EA | |
| Vacuum hole | φ1.5㎜×20㎜ Pitch(OPTION) | ||
| Electricity | 220V 3Ph 1.7Kw | ||
