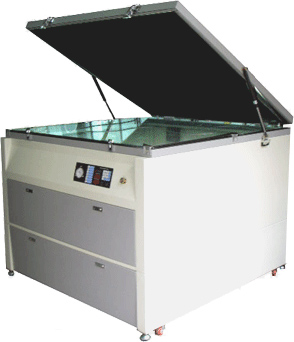

(Screen Machine) 스크린 제판 노광기
CHARACTERISTICS 특징
알루미늄 엠보싱 하우징을 사용하여 균일한 광원을 얻을 수 있습니다. 7가지 메모리 방식으로 여러가지 모델관리가 용이하며 진공 압력 조정 벨브가 장착되어 작업 관리가 편리 합니다.

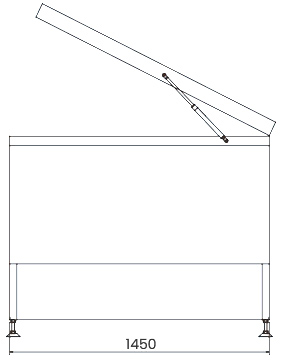

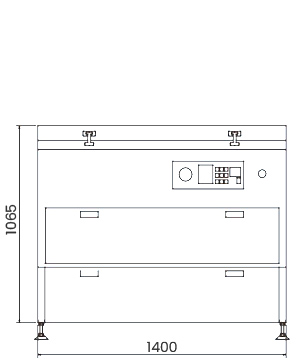

도면
(단위 : mm)사양
| 스크린 제판 노광기 (1400×1400) | ||
|---|---|---|
| 규격 (W x D x H) | 1400×1450×1065 (- Frame 유효치수 : 1000×1000㎜) | |
| 형태 | 개폐식 | |
| 기능 | 광원 | G/L 3kW LAMP |
| * 파장 : 380nm ~ 420nm | ||
| * 램프수명 : 약800시간 | ||
| * 발광장 : 150m/m | ||
| * 총기장 : 270m/m | ||
| 광원노출방식 | 순간점등식 | |
| 냉각방식 | 공냉식 | |
| 광량계 | 적산 광량 센서 방식(7가지 메모리 방식) | |
| 진공펌프 | 120L/min 오일방식 펌프 (* 오일교환시기 : 5~6개월) | |
| 진공모터 | 1/2HP MOTOR | |
| 램프하우징 | 알루미늄 엠보싱 하우징 | |
| 전원 | 단상 220V, 3.5kW, 50/60HZ (기동전류 : 40A / 유지전류 : 20A) | |
